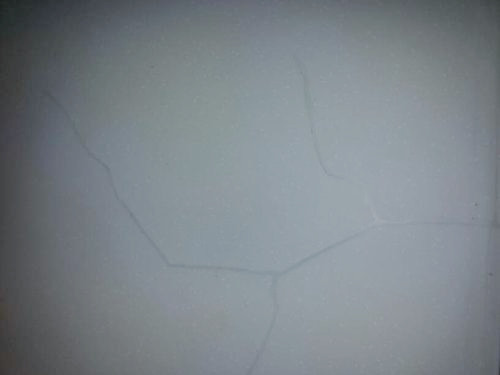

破裂是亞克力制品比較常見的缺陷，其實主要還是由應力變形造成的。今天凱力克和大家來探討一下關于亞克力制品破裂的問題。其實應力變形造成的破裂又以殘余應力為主要的方面，殘余應力主要有三種情況，充填過剩、脫模推出和金屬鑲嵌件。

1、如果是充填過剩而引起破裂的話，可以從下面幾個方面來嘗試：適當提高模溫溫度或者提高注射速度；如果破裂主要在直澆口附近，可以改用多點分布點澆口和側澆口的方式；保證樹脂不分解的前提下，提高樹脂溫度來降低熔融黏度，降低注射壓力；注射和保壓時間過長也會產生應力，可以縮短或進行Th次保壓切換效果會好些；使用結晶性樹脂可以減小應力。

 2、如果是脫模推出引起破裂的話，主要是由于脫模斜度小，模具粗糙，造成推出力過大而產生應力，所以只要仔細觀察破裂的位置及程度，就可以確定是什么原因造成的。

3、注射成型的同時嵌入金屬件的時候容易產生應力。這主要是由于金屬和樹脂的熱膨脹系數相差懸殊產生應力，然后經過一段時間后，應力超過樹脂強度產生裂痕。另外鑲嵌件對尼龍的影響小，玻璃纖維增強樹脂材料的熱膨脹系數較小，也比較適合嵌入件。

  當然除了殘余應力，外部應力和外部環境都會引起破裂。如果是細微的破裂紋可以用熱烘槍或者吹風對裂紋部分加熱即可消失，但是這樣治標不治本。如果要是不小心碰開裂了，整體的開裂了，用三氯甲烷或者二氯甲烷粘接即可，用針筒（醫用的注射器）輸入到裂縫處，粘接后的強度也足夠。也可以到廣告材料商那邊買點專業的亞克力膠水進行修補。如果仔細看裂紋還很明顯的 。有條件的話可以用500號的砂紙打磨，然后再用水晶槍拋光，這樣會好很多。
